Placa Conversora JAMMA / JVS a Mister FPGA PC PS4 PS5 Xbox 360 Nintendo Switch

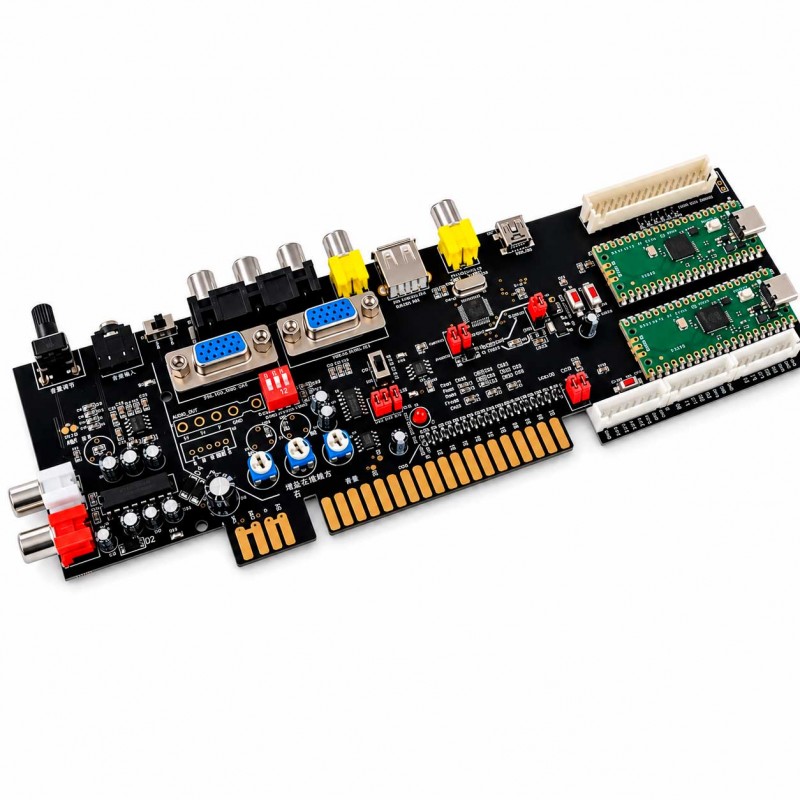

Esta placa conversora JAMMA/JVS incorpora dos chips Raspberry Pi Pico originales (placa verde oficial, no clon) que permiten convertir una máquina arcade con interfaz JAMMA o consola JVS a PC, PS4, PS5, Xbox 360 y Nintendo Switch, además de sistemas como MiSTer FPGA y Batocera. El firmware de los Raspberry Pi Pico está basado en GP-2040-CE, adaptado para decodificar los datos JVS IO y transmitirlos directamente al chip.

Además de los modos que gestionan los dos Raspberry Pi Pico, la placa incorpora un puerto USB cuadrado adicional con tres modos propios: modo teclado (mapeo JAMMA a teclas tipo ASD, pensado para sistemas Linux de baja resolución como Batocera o Raspberry Pi), modo Joysticks (Dinput) (la placa se detecta como dos mandos Dinput, compatible con MAME y la mayoría de emuladores en Windows) y modo Xinput (la placa se detecta como dos mandos Xinput, compatible con MiSTer FPGA, Linux, Raspberry Pi, Batocera y Steam). El modo USB por defecto de fábrica es Dinput, con entrada de vídeo a 15kHz RGBHV.

Es compatible con dos tipos de máquina: arcade con interfaz JAMMA, donde las señales del conector JAMMA se transfieren directamente a los tres modos USB, y arcade con interfaz de consola JVS, donde el cliente JVS IO convierte la señal a los mismos tres modos USB. Es compatible con sistemas JVS habituales como NNC, Vewlix, Namco y Sega.

Incluye un chip amplificador de vídeo dedicado que eleva la señal VGA de 0,7 Vpp al estándar de 3,3 Vpp que requieren las máquinas arcade, con dos modos de salida: modo ganancia (3,3 Vpp, para conectar el chasis JAMMA con tubo CRT mediante cable VGA a 5BNC) y modo paso directo (para conectar a un televisor o monitor a color). La señal de sincronismo de entrada es seleccionable entre HSync y CSync mediante jumper. La sección de audio utiliza un chip de preprocesamiento y aislamiento dedicado, sin ruido, y no requiere amplificador de audio ni alimentación externa adicional.

La placa saca a pines las teclas 1P/2P 4, 5 y 6 para conectar botones externos y es compatible con la interfaz CPS2 KickHarness, aunque conviene comprobar que la definición de cableado del arnés coincide con la de la placa antes de conectarlo, ya que algunos arneses de terceros pueden requerir adaptación manual. También admite pistola de luz GUNCON2.

Usuarios que ya han recibido la placa confirman su funcionamiento con MiSTer Pi y otras variantes de MiSTer (conexión directa mediante cable VGA y un cable USB A al puerto USB B de la placa), con SuperStation One Mister y con Xbox 360 (en este caso requiere conectar la placa primero a un PC para su configuración inicial).

Compatibilidad

• Máquinas arcade con conector JAMMA estándar
• Sistemas JVS IO Client (NNC, Vewlix, Namco, Sega y similares)
• PC, PS4, PS5 (requiere juego compatible con mando de PS4), Xbox 360 y Nintendo Switch
• MiSTer FPGA, incluyendo MiSTer Pi y SuperStation One Mister (requiere configuración del archivo .ini, ver ficha técnica)
• Sistemas Linux de baja resolución: Batocera, Raspberry Pi
• Sistemas Windows de baja resolución
• Pistola de luz GUNCON2
• Interfaz CPS2 KickHarness (verificar compatibilidad de cableado antes de conectar)

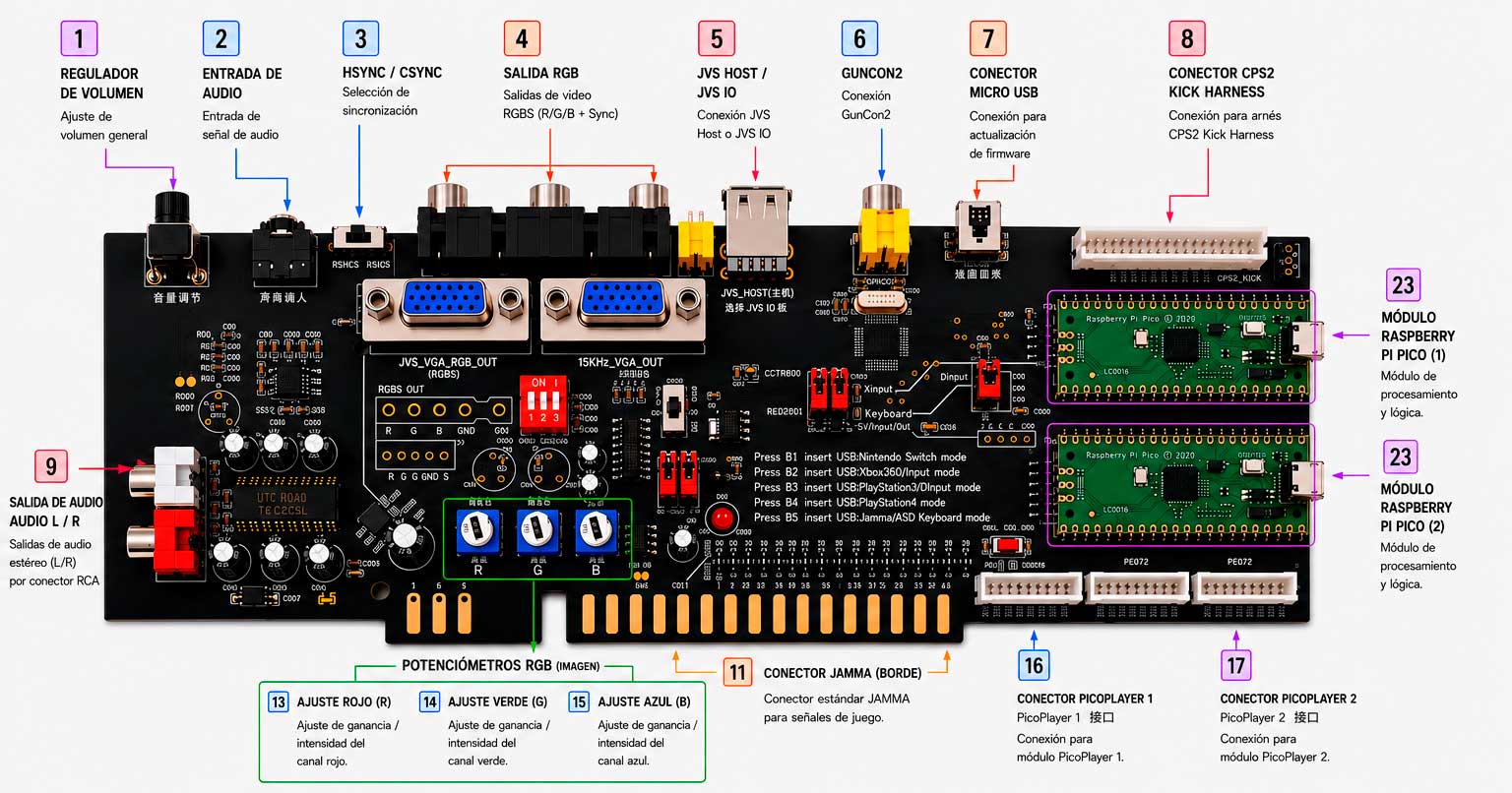

Características

• Doble chip Raspberry Pi Pico original integrado, sin retardo (lag)
• Firmware Raspberry Pi Pico basado en GP-2040-CE
• Puerto USB adicional con modo teclado, modo Joysticks (Dinput) y modo Xinput
• Modo USB por defecto de fábrica: Dinput, entrada 15kHz RGBHV
• Chip amplificador de vídeo: VGA de 0,7 Vpp a 3,3 Vpp
• Modo ganancia (CRT JAMMA) y modo paso directo (TV/monitor)
• Selección de sincronismo HSync/CSync mediante jumper
• Chip de audio con aislamiento dedicado, sin ruido
• No requiere amplificador de audio ni alimentación externa adicional
• Salida VGA compatible con RGBHV, RGBS y RGBS por conectores RCA (lotus)
• Pines externos para botones 1P/2P 4, 5 y 6
• Compatible con interfaz CPS2 KickHarness
• Compatible con pistola de luz GUNCON2
