Scheda Convertitore JAMMA / JVS a Mister FPGA PC PS4 PS5 Xbox 360 Nintendo Switch

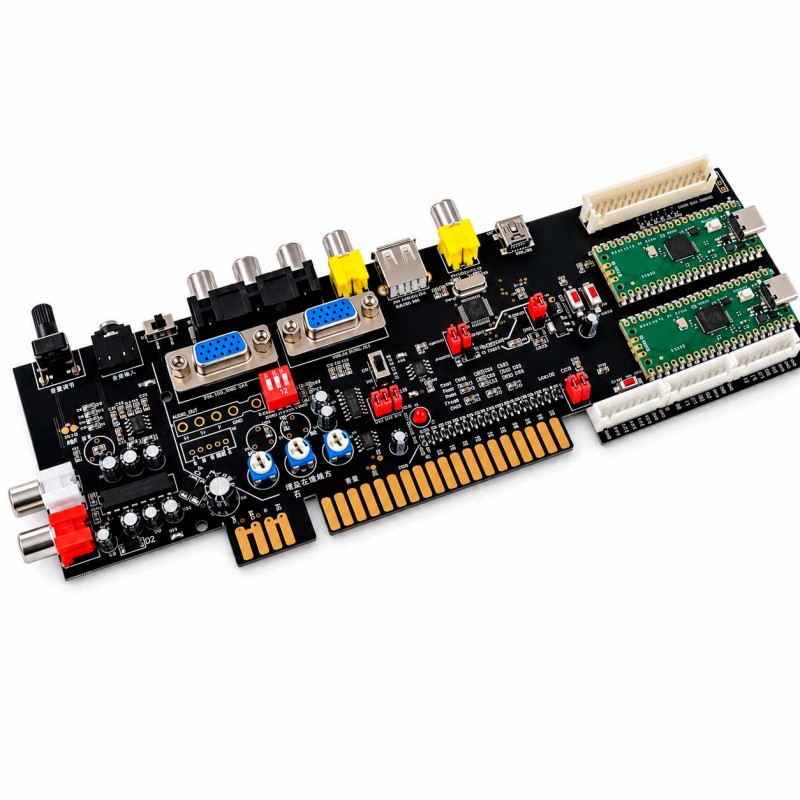

Questa scheda convertitore JAMMA/JVS integra due chip Raspberry Pi Pico originali (scheda verde ufficiale, non un clone) che permettono di convertire un cabinato arcade con interfaccia JAMMA o una console JVS in PC, PS4, PS5, Xbox 360 e Nintendo Switch, oltre a sistemi come MiSTer FPGA e Batocera. Il firmware dei Raspberry Pi Pico è basato su GP-2040-CE, adattato per decodificare i dati JVS IO e trasmetterli direttamente al chip.

Oltre alle modalità gestite dai due Raspberry Pi Pico, la scheda integra una porta USB quadrata aggiuntiva con tre modalità proprie: modalità tastiera (mappatura JAMMA su tasti tipo ASD, pensata per sistemi Linux a bassa risoluzione come Batocera o Raspberry Pi), modalità Joysticks (Dinput) (la scheda viene rilevata come due controller Dinput, compatibile con MAME e la maggior parte degli emulatori Windows) e modalità Xinput (la scheda viene rilevata come due controller Xinput, compatibile con MiSTer FPGA, Linux, Raspberry Pi, Batocera e Steam). La modalità USB predefinita di fabbrica è Dinput, con ingresso video 15kHz RGBHV.

È compatibile con due tipi di macchina: cabinati arcade con interfaccia JAMMA, dove i segnali del connettore JAMMA vengono trasferiti direttamente alle tre modalità USB, e cabinati arcade con interfaccia console JVS, dove il client JVS IO converte il segnale nelle stesse tre modalità USB. È compatibile con i sistemi JVS più comuni come NNC, Vewlix, Namco e Sega.

Include un chip amplificatore video dedicato che innalza il segnale VGA da 0,7 Vpp allo standard di 3,3 Vpp richiesto dai cabinati arcade, con due modalità di uscita: modalità guadagno (3,3 Vpp, per il collegamento al cabinato JAMMA con tubo CRT tramite cavo VGA a 5BNC) e modalità pass-through (per il collegamento a un televisore o monitor a colori). Il segnale di sincronismo in ingresso è selezionabile tra HSync e CSync tramite jumper. La sezione audio utilizza un chip dedicato di pre-elaborazione e isolamento, privo di disturbi, e non richiede amplificatore audio né alimentazione esterna aggiuntiva.

La scheda porta ai pin i tasti 1P/2P 4, 5 e 6 per il collegamento di pulsanti esterni ed è compatibile con l'interfaccia CPS2 KickHarness, anche se è consigliabile verificare che la definizione del cablaggio del cablaggio corrisponda a quella della scheda prima di collegarlo, poiché alcuni cablaggi di terze parti potrebbero richiedere un adattamento manuale. Supporta inoltre la pistola luminosa GUNCON2.

Gli utenti che hanno già ricevuto la scheda ne confermano il funzionamento con MiSTer Pi e altre varianti MiSTer (collegamento diretto tramite cavo VGA e un cavo USB A alla porta USB B della scheda), con SuperStation One Mister e con Xbox 360 (in questo caso è necessario collegare prima la scheda a un PC per la configurazione iniziale).

Compatibilità

• Cabinati arcade con connettore JAMMA standard
• Sistemi JVS IO Client (NNC, Vewlix, Namco, Sega e simili)
• PC, PS4, PS5 (richiede un gioco compatibile con controller PS4), Xbox 360 e Nintendo Switch
• MiSTer FPGA, inclusi MiSTer Pi e SuperStation One Mister (richiede configurazione del file .ini, vedi scheda tecnica)
• Sistemi Linux a bassa risoluzione: Batocera, Raspberry Pi
• Sistemi Windows a bassa risoluzione
• Pistola luminosa GUNCON2
• Interfaccia CPS2 KickHarness (verificare la compatibilità del cablaggio prima del collegamento)

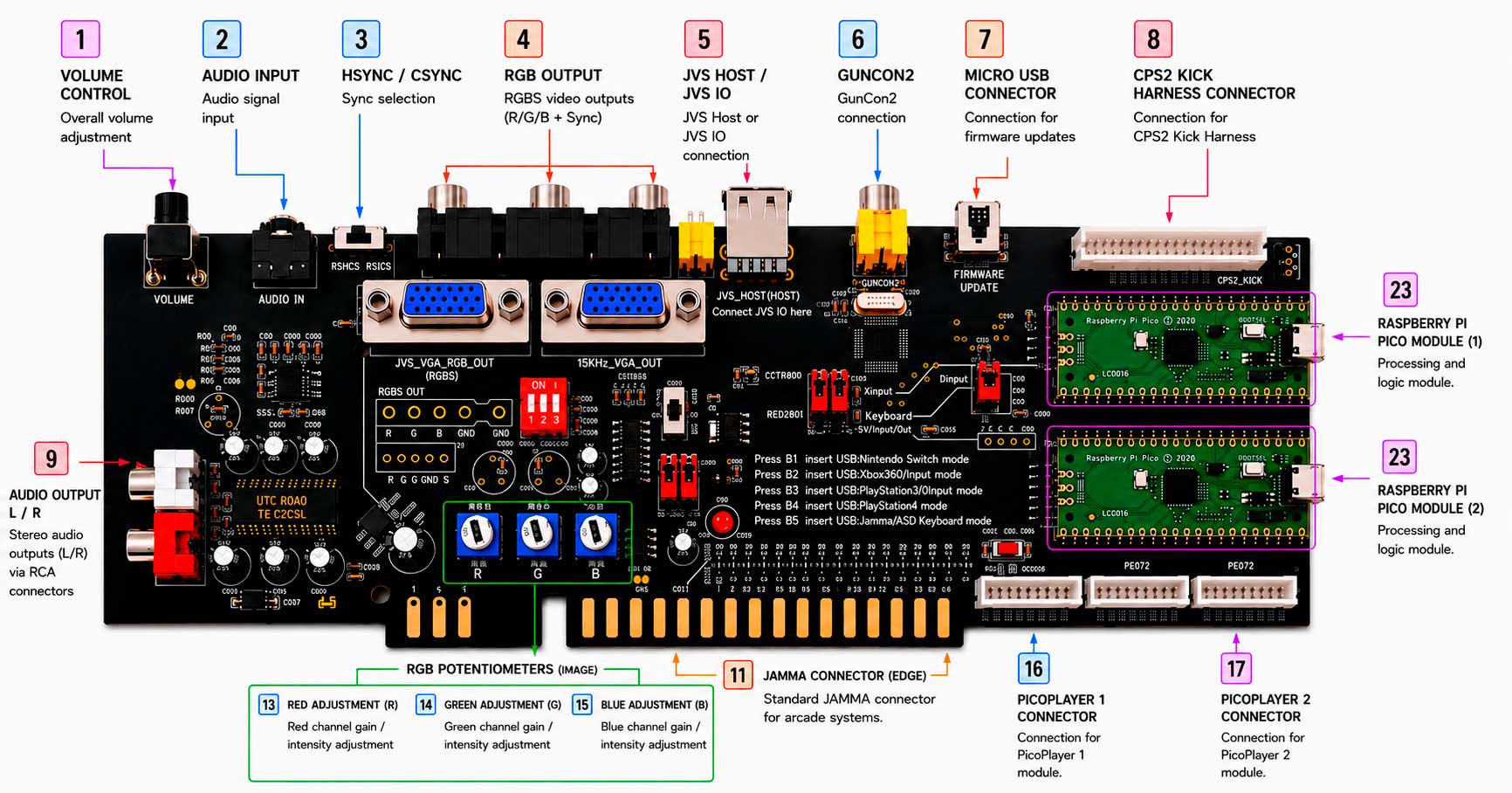

Caratteristiche

• Doppio chip Raspberry Pi Pico originale integrato, senza lag
• Firmware Raspberry Pi Pico basato su GP-2040-CE
• Porta USB aggiuntiva con modalità tastiera, modalità Joysticks (Dinput) e modalità Xinput
• Modalità USB predefinita di fabbrica: Dinput, ingresso 15kHz RGBHV
• Chip amplificatore video: VGA da 0,7 Vpp a 3,3 Vpp
• Modalità guadagno (CRT JAMMA) e modalità pass-through (TV/monitor)
• Selezione sincronismo HSync/CSync tramite jumper
• Chip audio con isolamento dedicato, privo di disturbi
• Non richiede amplificatore audio né alimentazione esterna aggiuntiva
• Uscita VGA compatibile con RGBHV, RGBS e RGBS tramite connettori RCA (lotus)
• Pin esterni per pulsanti 1P/2P 4, 5 e 6
• Compatibile con interfaccia CPS2 KickHarness
• Compatibile con pistola luminosa GUNCON2
