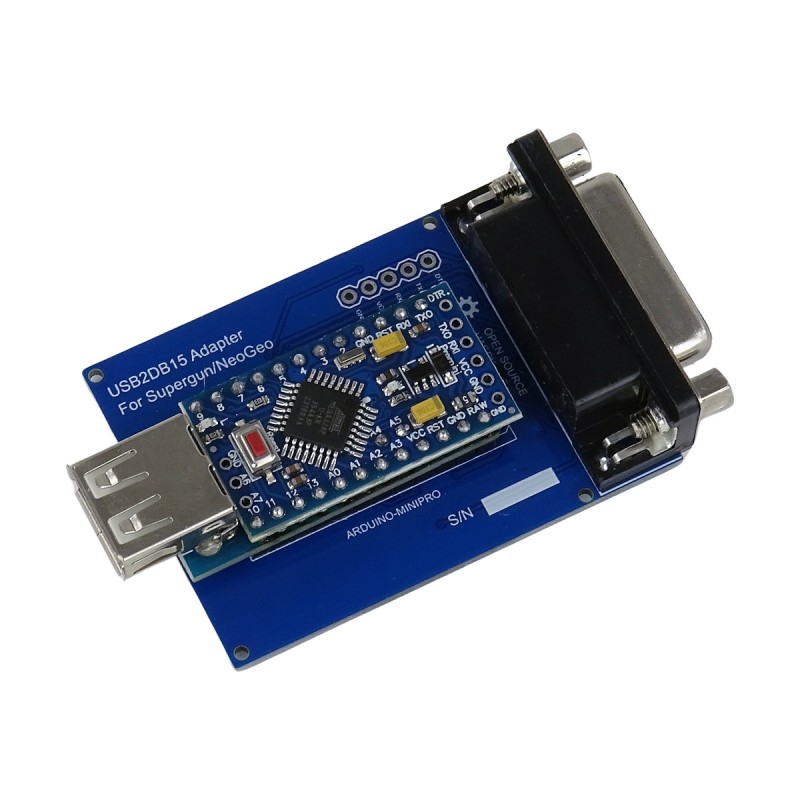

Adattatore da USB a Neo Geo Supergun DB15 MVS CBOX USB2DB15

ELENCO DEI CONTROLLER COMPATIBILI

L'USB2DB15 è un adattatore open-source progettato per offrire piena compatibilità tra controller USB moderni (come DualShock, DualSense, fightstick o pad per PC) e sistemi arcade classici con interfaccia DB15, come Neo Geo AES, MVS, CBOX, HAS o Supergun JAMMA.

Sviluppato originariamente da Raphnet e Raphfriend, questo adattatore si distingue per le sue prestazioni ultra-rapide (latenza inferiore a 1 ms) e per l'ottima compatibilità con i controller moderni, tra cui DualShock 3/4, DualSense (PS5), controller Xbox One / Series, 8BitDo, Mayflash, Retro-Bit, Brook, e molti altri.

L'adattatore traduce i segnali USB HID in DB15 in tempo reale, offrendo un'esperienza di gioco identica all'hardware originale, senza convertitori intermedi né perdita di precisione. È completamente Plug & Play, non richiede driver e può essere alimentato direttamente dalla porta DB15 oppure tramite un connettore ausiliario MicroUSB (5V DC).

Inoltre, il progetto USB2DB15 permette di aggiornare facilmente il firmware per migliorare la compatibilità e aggiungere nuove funzioni, come profili personalizzati o supporto per nuovi controller.

Il suo firmware, disponibile su GitHub, è compatibile con molteplici configurazioni di pulsanti e modalità di controllo (LS, DPAD, RS), e include il supporto per le modalità SOCD Cleaning, essenziali negli ambienti competitivi.

Configurazione e selezione dei profili

L'adattatore memorizza i profili per un massimo di 10 modelli di controller. I controller dello stesso marchio e modello condividono la configurazione, con 4 profili per controller.

Collegando un undicesimo modello, verrà sostituito il profilo più vecchio; con il dodicesimo, il successivo, e così via.

Per selezionare un profilo, premi SELECT (COIN) + una direzione:

• SU: profilo 1
• DESTRA: profilo 2
• GIÙ: profilo 3
• SINISTRA: profilo 4

L'adattatore ricorderà l'ultimo profilo utilizzato.

Per riassegnare i pulsanti, seleziona il profilo, tieni premuto SELECT per 3 secondi e premi i pulsanti 1–6 nell'ordine desiderato. Rilascia SELECT per salvare.

Come aggiornare il firmware dell'USB2DB15

AVVISO IMPORTANTE: Questo aggiornamento non è un processo "plug and update" tramite un programma installer, come avviene solitamente con altri dispositivi USB. L'USB2DB15 utilizza un microcontrollore AVR (Atmega328P, presente su schede come Arduino Uno, Nano o Pro Mini) che deve essere programmato direttamente tramite l'ambiente Arduino IDE. È necessaria una conoscenza di base di Arduino e del suo ambiente di programmazione per completare correttamente questo processo.

• Installa l'Arduino IDE se non lo hai già (arduino.cc).
• Scarica la libreria USB Host Shield 2.0 da: https://github.com/Raphfriend/USB_Host_Shield_2.0 e installala nella cartella delle librerie del tuo Arduino IDE (File -> Preferenze -> Posizione sketchbook, quindi copia la libreria all'interno della cartella "libraries").
• Vai al repository del progetto: https://github.com/Raphfriend/USB2DB15 e scarica il file firmware RFUSB_to_DB15.ino (si trova all'interno della cartella RFUSB_to_DB15 del repository).
• Apri il file .ino con l'Arduino IDE.
• Collega l'Arduino o il microcontrollore AVR del tuo USB2DB15 al PC tramite USB (oppure tramite programmatore FTDI, a seconda del modello, vedi avviso sottostante).
• Nell'Arduino IDE, vai su Strumenti -> Scheda e seleziona il modello corretto di microcontrollore (Arduino Uno, Pro Mini, Nano, ecc., in base all'hardware della tua unità).
• In Strumenti -> Porta, seleziona la porta corrispondente al tuo dispositivo.
• Carica il firmware cliccando su Sketch -> Carica. Questo passaggio compila il codice e lo scrive direttamente nella memoria del microcontrollore.
• Verifica nella console dell'IDE che il caricamento sia andato a buon fine.

IMPORTANTE: Se la tua unità utilizza un Arduino Pro Mini con USB Host Shield Mini, il caricamento del firmware richiede un programmatore FTDI esterno (il solo cavo USB non è sufficiente) e passaggi aggiuntivi. Consulta le istruzioni specifiche in FLASHING.md: https://github.com/Raphfriend/USB2DB15/blob/master/FLASHING.md

Se la tua unità utilizza un Arduino Uno con USB Host Shield completo, seleziona "AVRISP MKII" in Strumenti -> Programmatore prima di caricare il firmware.

Senza la libreria USB Host Shield 2.0 installata correttamente, la compilazione del firmware fallirà.

Caratteristiche

• Compatibilità con sistemi Neo Geo AES / MVS / CBOX / HAS / Supergun JAMMA
• Supporto per controller e fightstick USB (PS3, PS4, PS5, Xbox One, Xbox Series, 8BitDo, Brook, Mayflash, ecc.)
• Conversione diretta USB → DB15 senza perdita di segnale
• Latenza inferiore a 1 ms
• Basato sul progetto open-source USB2DB15
• Firmware aggiornabile
• Supporto per le modalità LS / DPAD / RS
• Compatibilità con SOCD Cleaning
• Modalità Plug & Play, senza driver né configurazioni necessarie
• Alimentazione diretta da DB15 o tramite MicroUSB (5V)
• Supporto per vibrazione e riconoscimento automatico del controller (in base al firmware)
• Design compatto, resistente e di facile montaggio
