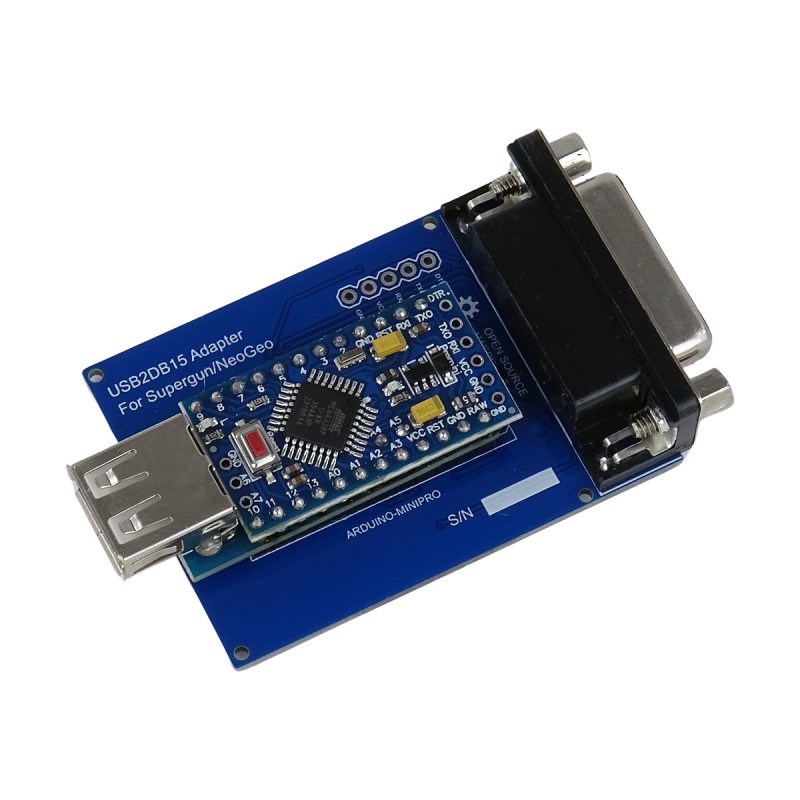

USB Adapter zu Neo Geo Supergun DB15 MVS CBOX USB2DB15

LISTE DER KOMPATIBLEN CONTROLLER

Der USB2DB15 ist ein Open-Source-Adapter, der entwickelt wurde, um volle Kompatibilität zwischen modernen USB-Controllern (wie DualShock, DualSense, Fightsticks oder PC-Pads) und klassischen Arcade-Systemen mit DB15-Schnittstelle wie Neo Geo AES, MVS, CBOX, HAS oder JAMMA-Superguns zu bieten.

Ursprünglich entwickelt von Raphnet und Raphfriend, zeichnet sich dieser Adapter durch seine extrem schnelle Leistung (Latenz unter 1 ms) und hervorragende Kompatibilität mit modernen Controllern aus, darunter DualShock 3/4, DualSense (PS5), Xbox One / Series Controller, 8BitDo, Mayflash, Retro-Bit, Brook und viele weitere.

Der Adapter übersetzt USB-HID-Signale in Echtzeit in DB15 und bietet ein Spielerlebnis, das mit der originalen Hardware identisch ist, ganz ohne Zwischenkonverter oder Präzisionsverlust. Er ist vollständig Plug & Play, benötigt keine Treiber und kann direkt über den DB15-Anschluss oder über einen zusätzlichen MicroUSB-Anschluss (5V DC) mit Strom versorgt werden.

Darüber hinaus lässt sich beim Projekt USB2DB15 die Firmware einfach aktualisieren, um die Kompatibilität zu verbessern und neue Funktionen hinzuzufügen, etwa individuelle Profile oder Unterstützung für neue Controller.

Die auf GitHub verfügbare Firmware ist mit zahlreichen Tastenkonfigurationen und Steuerungsmodi (LS, DPAD, RS) kompatibel und unterstützt SOCD-Cleaning-Modi, die für den Wettkampfbereich unerlässlich sind.

Einrichtung und Profilauswahl

Der Adapter speichert Profile für bis zu 10 Controller-Modelle. Controller derselben Marke und desselben Modells teilen sich die Konfiguration, mit 4 Profilen pro Controller.

Beim Anschließen eines elften Modells wird das älteste Profil ersetzt; beim zwölften das nächste, und so weiter.

Um ein Profil auszuwählen, drücke SELECT (COIN) + eine Richtung:

• OBEN: Profil 1
• RECHTS: Profil 2
• UNTEN: Profil 3
• LINKS: Profil 4

Der Adapter merkt sich das zuletzt verwendete Profil.

Um Tasten neu zu belegen, wähle das Profil aus, halte SELECT 3 Sekunden lang gedrückt und drücke die Tasten 1–6 in der gewünschten Reihenfolge. Lasse SELECT los, um zu speichern.

So aktualisierst du die Firmware des USB2DB15

WICHTIGER HINWEIS: Dieses Update ist kein "Anschließen-und-aktualisieren"-Vorgang über ein Installationsprogramm, wie es bei anderen USB-Geräten üblich ist. Der USB2DB15 verwendet einen AVR-Mikrocontroller (Atmega328P, wie er auf Platinen wie Arduino Uno, Nano oder Pro Mini zu finden ist), der direkt über die Arduino-IDE-Umgebung programmiert werden muss. Um diesen Vorgang korrekt abzuschließen, sind Grundkenntnisse in Arduino und dessen Programmierumgebung erforderlich.

• Installiere die Arduino IDE, falls noch nicht vorhanden (arduino.cc).
• Lade die Bibliothek USB Host Shield 2.0 herunter von: https://github.com/Raphfriend/USB_Host_Shield_2.0 und installiere sie im Bibliotheksordner deiner Arduino IDE (Datei -> Voreinstellungen -> Sketchbook-Speicherort, dann die Bibliothek in den Ordner "libraries" kopieren).
• Gehe zum Projekt-Repository: https://github.com/Raphfriend/USB2DB15 und lade die Firmware-Datei RFUSB_to_DB15.ino herunter (befindet sich im Ordner RFUSB_to_DB15 des Repositorys).
• Öffne die .ino-Datei mit der Arduino IDE.
• Verbinde den Arduino bzw. AVR-Mikrocontroller deines USB2DB15 über USB mit dem PC (oder je nach Modell über einen FTDI-Programmer, siehe Hinweis unten).
• Gehe in der Arduino IDE zu Werkzeuge -> Board und wähle das passende Mikrocontroller-Modell aus (Arduino Uno, Pro Mini, Nano usw., je nach Hardware deiner Einheit).
• Wähle unter Werkzeuge -> Port den entsprechenden Port für dein Gerät aus.
• Lade die Firmware hoch, indem du auf Sketch -> Hochladen klickst. Dieser Schritt kompiliert den Code und schreibt ihn direkt in den Speicher des Mikrocontrollers.
• Überprüfe in der IDE-Konsole, ob der Upload erfolgreich war.

WICHTIG: Wenn deine Einheit einen Arduino Pro Mini mit einem Mini USB Host Shield verwendet, benötigt das Hochladen der Firmware einen externen FTDI-Programmer (ein USB-Kabel allein reicht nicht aus) sowie zusätzliche Schritte. Die spezifischen Anweisungen findest du in FLASHING.md: https://github.com/Raphfriend/USB2DB15/blob/master/FLASHING.md

Wenn deine Einheit einen Arduino Uno mit vollständigem USB Host Shield verwendet, wähle vor dem Hochladen der Firmware unter Werkzeuge -> Programmer "AVRISP MKII" aus.

Ohne korrekt installierte USB Host Shield 2.0 Bibliothek schlägt die Kompilierung der Firmware fehl.

Eigenschaften

• Kompatibel mit Neo Geo AES / MVS / CBOX / HAS / JAMMA-Supergun-Systemen
• Unterstützung für USB-Controller und Fightsticks (PS3, PS4, PS5, Xbox One, Xbox Series, 8BitDo, Brook, Mayflash usw.)
• Direkte USB → DB15 Konvertierung ohne Signalverlust
• Latenz unter 1 ms
• Basiert auf dem Open-Source-Projekt USB2DB15
• Aktualisierbare Firmware
• Unterstützung für LS / DPAD / RS Modi
• Kompatibilität mit SOCD Cleaning
• Plug & Play Modus, ohne Treiber oder Konfiguration erforderlich
• Direkte Stromversorgung über DB15 oder MicroUSB (5V)
• Unterstützung für Vibration und automatische Controllererkennung (je nach Firmware)
• Kompaktes, robustes und leicht zu montierendes Design
