Scheda PCB Sanwa XTP-M3L1 Tipo A con microinterruttore di salto regolabile

MANUALE DI ISTRUZIONI

La scheda PCB Sanwa XTP-M3L1 risolve un problema ben preciso: i salti involontari. Mantiene la classica sensazione clicky, ma nella direzione in alto monta un microinterruttore ad attivazione regolabile. Il personaggio resta a terra e salta solo quando lo vuoi tu. Nei picchiaduro, dove un salto indesiderato mentre si carica una mossa o ci si abbassa può costare un round, la differenza si sente.

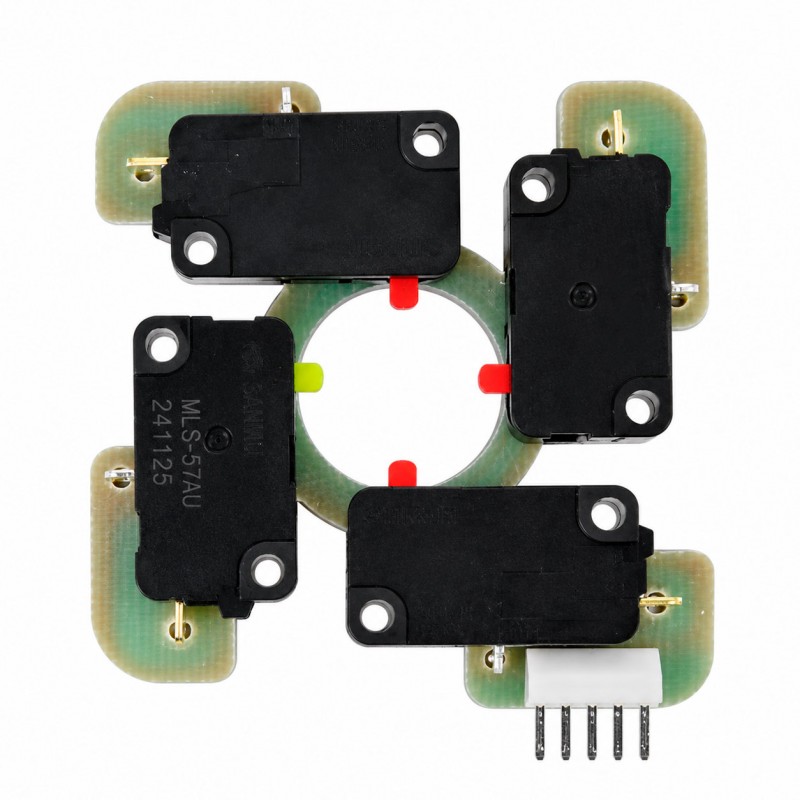

Il microinterruttore regolabile (quello giallo) è lo stesso modello montato sul joystick silenzioso JLX2-TPML-8YT-SK e sulla scheda TPML-MA con microinterruttori a lamella. Gli altri tre (rossi) sono microinterruttori standard.

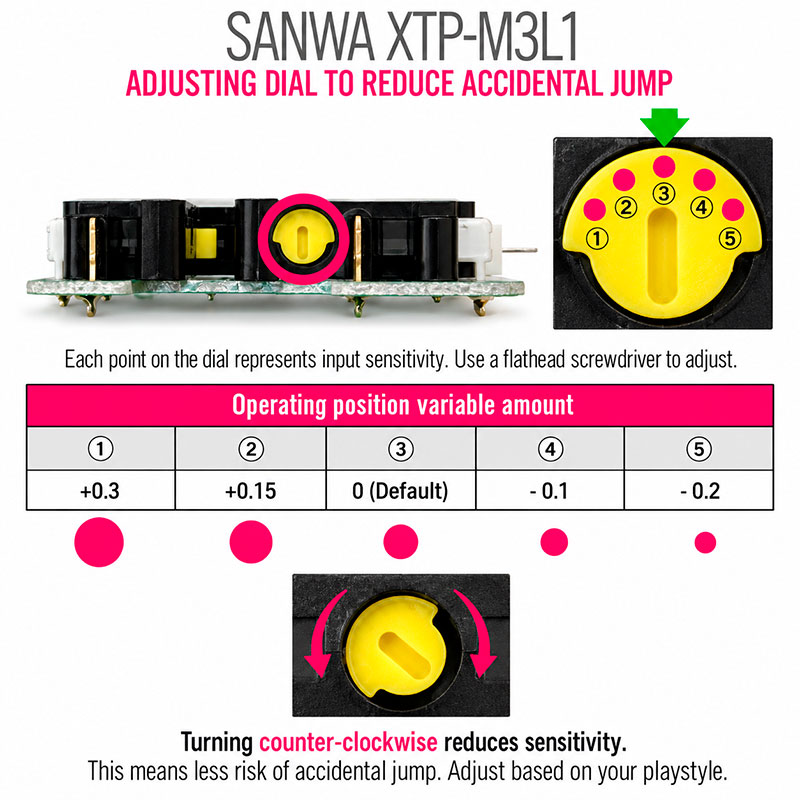

La regolazione si effettua con un piccolo cacciavite a taglio, non incluso. Ruotando la rotellina gialla in senso antiorario si riduce la sensibilità della direzione in alto, e ogni giocatore può impostarla a piacere. Conviene regolarla dopo aver installato la scheda.

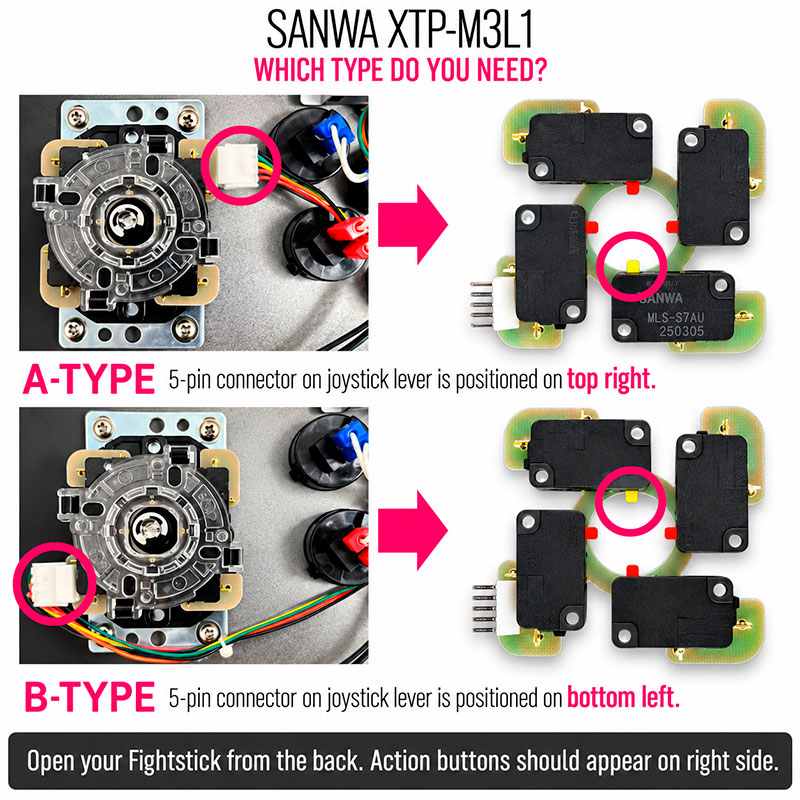

Sanwa produce due versioni, Tipo A e Tipo B, in base a come è montato il joystick all'interno del fightstick. Per sapere quale ti serve, apri il controller e guarda il joystick da dietro, con i pulsanti a destra: se il connettore del cablaggio si trova a destra, è il Tipo A (questa scheda); se si trova a sinistra, ti serve il Tipo B.

Non serve saldare. Si scollega il cablaggio del joystick, si rimuove la guida trasparente e si solleva la scheda originale, che si sfila semplicemente verso l'alto. Poi si posiziona la nuova con lo stesso orientamento, si rimonta la guida e si ricollega il cablaggio, facendo attenzione a non inserirlo al contrario.

Importante: si sconsiglia l'uso di questa scheda con gli attuatori Sanwa JLF P-R o P-B (rosso e blu). Attivano i microinterruttori prima, annullando l'effetto della XTP-M3L1 e favorendo gli input accidentali.

Caratteristiche

• Scheda PCB originale Sanwa XTP-M3L1, versione Tipo A
• Microinterruttore di salto ad attivazione regolabile
• Stesso microinterruttore regolabile del JLX2-TPML-8YT-SK e della TPML-MA
• Tre microinterruttori standard con sensazione clicky
• Regolazione con cacciavite a taglio (non incluso)
• Installazione senza saldature

Compatibilità

• Sanwa JLF
• Sanwa JLX
• Sanwa JLX2
• Tipo A: connettore del cablaggio a destra, guardando il joystick da dietro con i pulsanti a destra
• Sconsigliata con gli attuatori Sanwa JLF P-R e P-B

Contenuto della confezione

• 1 x Scheda PCB Sanwa XTP-M3L1 Tipo A
