Sanwa XTP-M3L1 Typ A PCB Platine mit einstellbarem Sprung Microswitch

BEDIENUNGSANLEITUNG

Die Sanwa XTP-M3L1 PCB Platine löst ein ganz konkretes Problem: ungewollte Sprünge. Das gewohnte klickende Gefühl bleibt erhalten, doch für die Richtung oben kommt ein Microswitch mit einstellbarem Auslösepunkt zum Einsatz. Die Spielfigur bleibt am Boden und springt nur, wenn du es willst. In Fighting Games, wo ein versehentlicher Sprung beim Aufladen eines Moves oder beim Ducken eine Runde kosten kann, macht das einen spürbaren Unterschied.

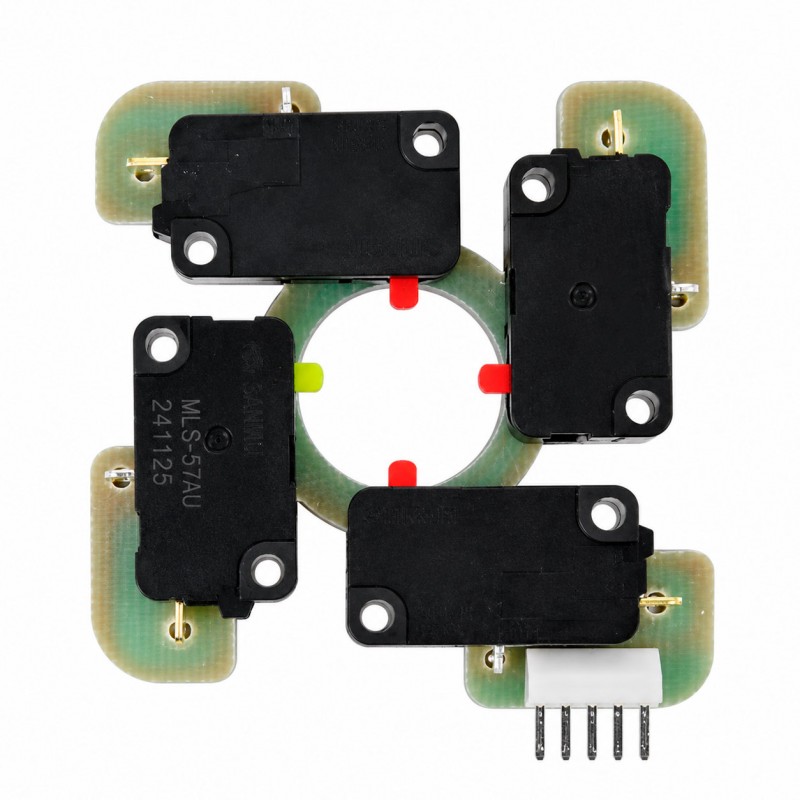

Der einstellbare Microswitch (der gelbe) ist dasselbe Modell wie im leisen Joystick JLX2-TPML-8YT-SK und in der TPML-MA Platine mit Blattfeder-Microswitches. Die anderen drei (rot) sind Standard-Microswitches.

Eingestellt wird mit einem kleinen Schlitzschraubendreher, nicht im Lieferumfang enthalten. Wird das gelbe Rädchen gegen den Uhrzeigersinn gedreht, sinkt die Empfindlichkeit der Richtung oben, und jeder Spieler kann sie nach Geschmack anpassen. Am besten nach dem Einbau der Platine einstellen.

Sanwa bietet zwei Versionen an, Typ A und Typ B, je nachdem, wie der Joystick im Fightstick montiert ist. Um herauszufinden, welche du brauchst, öffne den Stick und betrachte den Joystick von hinten, mit den Buttons auf der rechten Seite: Liegt der Anschluss des Kabelbaums rechts, ist es Typ A (diese Platine); liegt er links, brauchst du Typ B.

Löten ist nicht nötig. Kabelbaum vom Joystick abziehen, transparente Führungsplatte entfernen und die originale Platine einfach nach oben herausheben. Dann die neue in derselben Ausrichtung einsetzen, Führungsplatte wieder montieren und den Kabelbaum anschließen. Dabei darauf achten, den Stecker nicht verkehrt herum aufzustecken.

Wichtig: Die Verwendung dieser Platine mit den Sanwa JLF Aktuatoren P-R oder P-B (rot und blau) wird nicht empfohlen. Sie lösen die Microswitches früher aus, was die Wirkung der XTP-M3L1 aufhebt und ungewollte Eingaben begünstigt.

Merkmale

• Original Sanwa XTP-M3L1 PCB Platine, Version Typ A
• Sprung-Microswitch mit einstellbarem Auslösepunkt
• Gleicher einstellbarer Microswitch wie im JLX2-TPML-8YT-SK und in der TPML-MA
• Drei Standard-Microswitches mit klickendem Gefühl
• Einstellung mit Schlitzschraubendreher (nicht enthalten)
• Einbau ohne Löten

Kompatibilität

• Sanwa JLF
• Sanwa JLX
• Sanwa JLX2
• Typ A: Kabelbaumanschluss rechts, Joystick von hinten betrachtet mit den Buttons rechts
• Nicht empfohlen mit den Sanwa JLF Aktuatoren P-R und P-B

Lieferumfang

• 1 x Sanwa XTP-M3L1 Typ A PCB Platine
