Placa PCB Sanwa XTP-M3L1 Tipo B con microswitch de salto ajustable

MANUAL DE INSTRUCCIONES

La placa PCB Sanwa XTP-M3L1 va directa a un problema muy concreto: los saltos involuntarios. Mantiene el tacto clicky de siempre, pero monta en la dirección arriba un microswitch con activación ajustable. El personaje se queda en el suelo y solo salta cuando tú quieres. En juegos de lucha, donde un salto accidental al cargar un movimiento o al agacharse puede costar una ronda, se nota.

El microswitch ajustable (el amarillo) es el mismo modelo que usan el joystick silencioso JLX2-TPML-8YT-SK y la placa TPML-MA con microswitches de lámina. Los otros tres (rojos) son microswitches estándar.

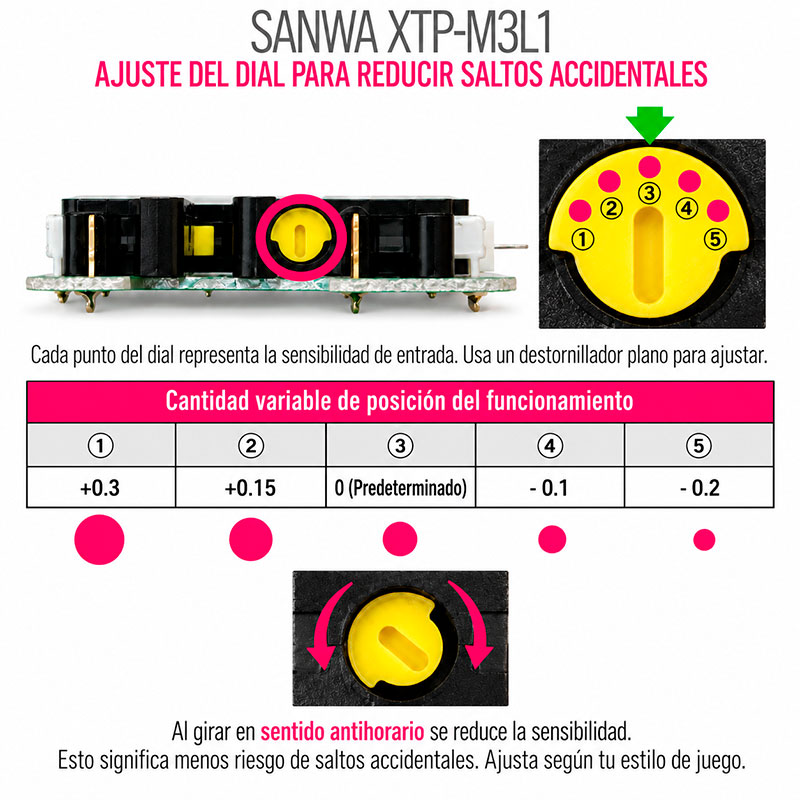

El ajuste se hace con un destornillador plano pequeño, no incluido. Girando la ruedecilla amarilla en sentido antihorario se reduce la sensibilidad de la dirección arriba, y cada jugador puede dejarla a su gusto. Conviene ajustarla después de instalar la placa.

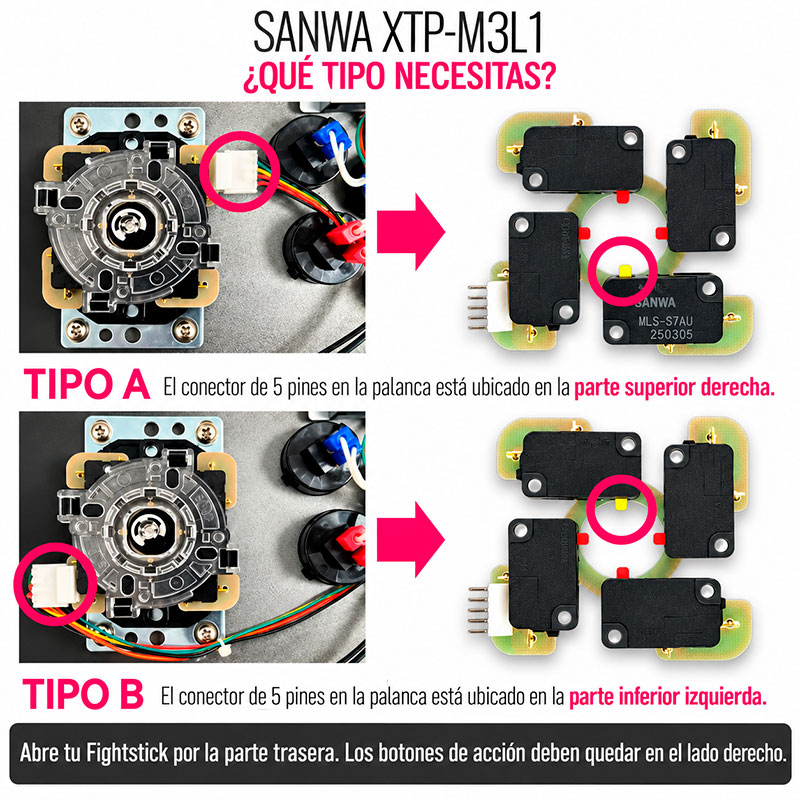

Sanwa fabrica dos versiones, Tipo A y Tipo B, según cómo esté montado el joystick dentro del fightstick. Para saber cuál necesitas, abre el mando y mira el joystick por detrás, con los botones a la derecha: si el conector del cableado queda a la derecha, es Tipo A (esta placa); si queda a la izquierda, necesitas el Tipo B.

La instalación no requiere soldar. Se desconecta el cableado del joystick, se retira la guía transparente y se levanta la placa original, que sale tirando hacia arriba. Después se coloca la nueva en la misma orientación, se vuelve a montar la guía y se conecta el cableado, con cuidado de no ponerlo al revés.

Importante: no se recomienda usar esta placa con los actuadores Sanwa JLF P-R o P-B (rojo y azul). Activan los microswitches antes, lo que anula el efecto de la XTP-M3L1 y facilita las entradas accidentales.

Características

• Placa PCB original Sanwa XTP-M3L1, versión Tipo A
• Microswitch de salto con activación ajustable
• Mismo microswitch ajustable que el JLX2-TPML-8YT-SK y la TPML-MA
• Tres microswitches estándar con tacto clicky
• Ajuste con destornillador plano (no incluido)
• Instalación sin soldadura

Compatibilidad

• Sanwa JLF
• Sanwa JLX
• Sanwa JLX2
• Tipo A: conector del cableado a la derecha, mirando el joystick por detrás con los botones a la derecha
• No recomendada con los actuadores Sanwa JLF P-R y P-B

Contenido del paquete

• 1 x Placa PCB Sanwa XTP-M3L1 Tipo A
