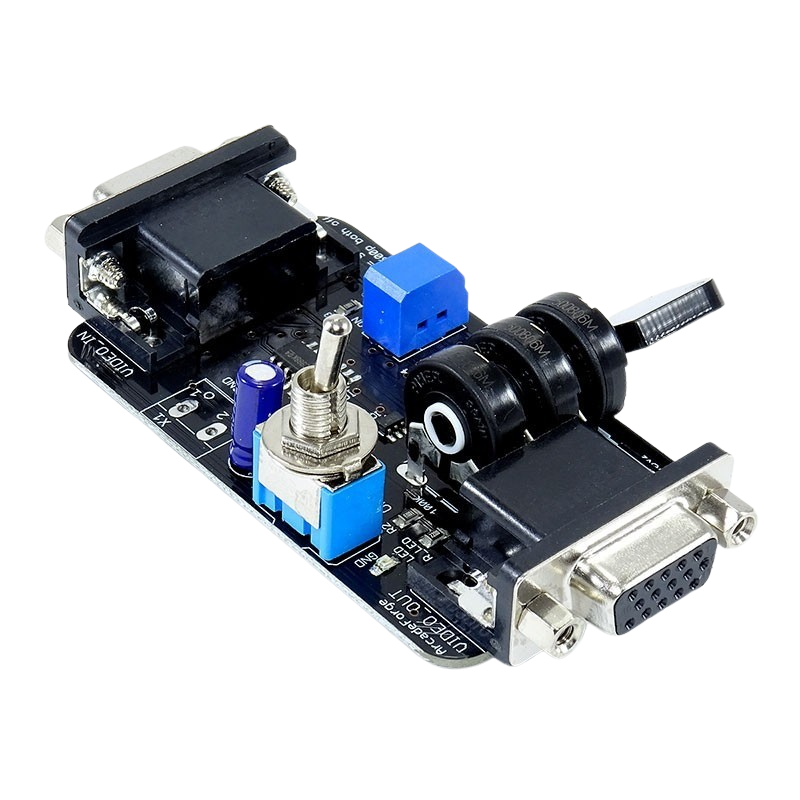

Arcadeforge Scanlines Generator SLG3000 V2

In modernen Spielen ist das Fehlen von Scanlines kein Problem, aber in Retro-Spielen mit ihren pixelbasierten Grafiken sind Scanlines von entscheidender Bedeutung. Sie dienen dazu, das Bild schärfer aussehen zu lassen und 2D-Bildern mehr Klarheit zu verleihen. Solche Bilder auf einem LCD-/TFT-Fernseher zu erhalten, war bis vor kurzem unmöglich, da Abtastlinien ein integraler Bestandteil der Funktionsweise der CRT-Technologie sind.

Das Ziel der SLG3000 V2 Karte ist es, Scanlines wie bei den alten CRT-Fernsehern in VGA 640 x 480 / 800 x 600 Auflösungen auf CRT-, LCD-, TFT- oder Plasma-Bildschirmen zu erzeugen. Der SLG3000-Scanline-Generator unterstützt jedes VGA-Bild mit 31 kHz oder mehr. Dazu gehören Videospielsysteme wie Dreamcast, XBox360 oder Emulations-PCs mit einer Standard-Grafikkarte.

Wie kann man unsere klassischen Konsolen an das SLG3000 anschließen?

Falls wir eine klassische Konsole wie Megadrive/Genesis, Super Nintendo, Playstation 1, Sega Saturn oder eine andere Konsole mit 240p 15khz RGB-Ausgang anschließen wollen, empfehlen wir einen CGA zu VGA Scaler wie den GBS8200 wenn wir ein Bild von guter Qualität erhalten wollen. Wenn wir die Konsole direkt an einen modernen Fernseher ohne Scaler anschließen, sehen wir ein sehr unscharfes und schlechtes Bild. In diesem Fall würde die Reihenfolge der Verbindung lauten: Konsole - GBS8200 Scaler -SLG3000 - TV.

Das SLG3000-Board verfügt über einen VGA-Eingang und -Ausgang, über die wir unsere klassische Konsole mit dem Fernseher verbinden werden. Dazu benötigen wir einen Monitor mit VGA-Eingang. Wenn Ihr Fernsehgerät nur über einen DVI-/HDMI-Eingang verfügt, müssen Sie einen VGA-zu-DVI-/HDMI-Adapterverwenden.

Der SLG3000 Scanline-Generator ist Plug & Play-fähig und benötigt keine externe Stromversorgung. Schließen Sie es einfach an den VGA-Eingang und -Ausgang an, und schon ist das Board betriebsbereit. Die Karte verfügt außerdem über ein Potentiometer zur stufenweisen Einstellung der Scanliniendichte und 2 DIP-Schalter zur Einstellung der Polarität der Scanlinien. Außerdem verfügt der Generator über einen Ein/Aus-Schalter.

Im Folgenden LINK haben wir ein Handbuch in englischer Sprache beigefügt, das die möglichen Konfigurationen und alle notwendigen Informationen für einen korrekten Betrieb der SLG3000-Karteerklärt.

Eigenschaften

• Hergestellt in Deutschland von Arcadeforge
• Keine externe Stromversorgung erforderlich
• 2 VGA-Buchsen
• DIP-Konfiguration für gerade und ungerade Leitungen
• DIP-Einstellung für verschiedene Auflösungen
• Stufenlose Scanline-Einstellung über Potentiometer
• MANUELL
