Virtual Pinball Kit mit digitalem Shooter + Bewegungssensor VPIN

Wir präsentieren das neue Virtual Pinball Kit mit analogem Plunger und Bewegungssensor der neuesten Generation, jetzt auf Basis der Pinscape Pico. Diese neue Version ersetzt die alte FRDM-KL25Z-Platine vollständig und nutzt eine Raspberry Pi Pico mit Pinscape Pico-Firmware, die speziell für eine hochpräzise Erfassung des Plungerwegs auf jedem virtuellen Flipper entwickelt wurde.

Der neue Controller wandelt die mechanische Bewegung des Plungers in ein hochauflösendes analoges Signal um und ermöglicht so eine exakte Steuerung der Kraft, mit der die Kugel abgeschossen wird. Flüssig, stabil und mit minimaler Latenz, für ein realistisches Spielerlebnis in allen gängigen Flippersimulatoren.

Zusätzlich verfügt das System über ein MMA8451-Beschleunigungssensormodul für Nudge / TILT. Der Sensor erkennt seitliche Stöße und Schläge mit hoher Empfindlichkeit und bildet TILT-Fouls originalgetreu nach, ganz ohne physisches Pendel. Alles ist bereits kalibriert und vom ersten Moment an einsatzbereit.

Das Kit enthält unseren Suzo Happ Plunger mit einem linearen Potentiometer auf einer maßgefertigten 3D-Halterung. Er wird direkt an den Pinscape Pico-Controller angeschlossen, der wiederum per USB mit dem PC kommuniziert. Das gesamte System wird vollständig programmiert und montiert geliefert, bereit für kleinere Feineinstellungen in Visual Pinball, VPX, Future Pinball oder Pinball FX.

Weitere Informationen zum offiziellen Pinscape-Pico-Projekt finden Sie auf der Seite des Entwicklers: https://github.com/mjrgh/PinscapePico/

Wie funktioniert es?

Der Flipper-Plunger verfügt über eine 3D-gedruckte Halterung mit einem linearen Potentiometer an der Basis. Das Potentiometer erfasst den gesamten Hub der Stange und überträgt ihn an den Pinscape Pico-Controller. Die Pico verarbeitet das Signal und wandelt es in einen analogen Eingang um, der mit Flippersimulatoren kompatibel ist.

Das integrierte MMA8451-Modul ergänzt die Funktionen Nudge und TILT und erkennt physische Bewegungen des Tisches. Das komplette System wird per USB mit dem Computer verbunden, die Kalibrierung erfolgt über das Pinscape-Bedienfeld.

Jede Installation ist etwas anders, daher müssen bestimmte Werte immer in der Software angepasst werden. Ausführliche Anleitungen finden Sie unter dem Projektlink.

Buttons beleuchten

Zum Beleuchten von LED-Buttons benötigen Sie 2 Xin Mo Massekabel, erhältlich unter diesem LINK. Ein Kabel wird an einen beliebigen GND-Pin des Controllers angeschlossen, das andere an eine externe 5V- oder 12V-Stromversorgung, je nach verwendeten LEDs.

Was enthält das Virtual Pinball Kit?

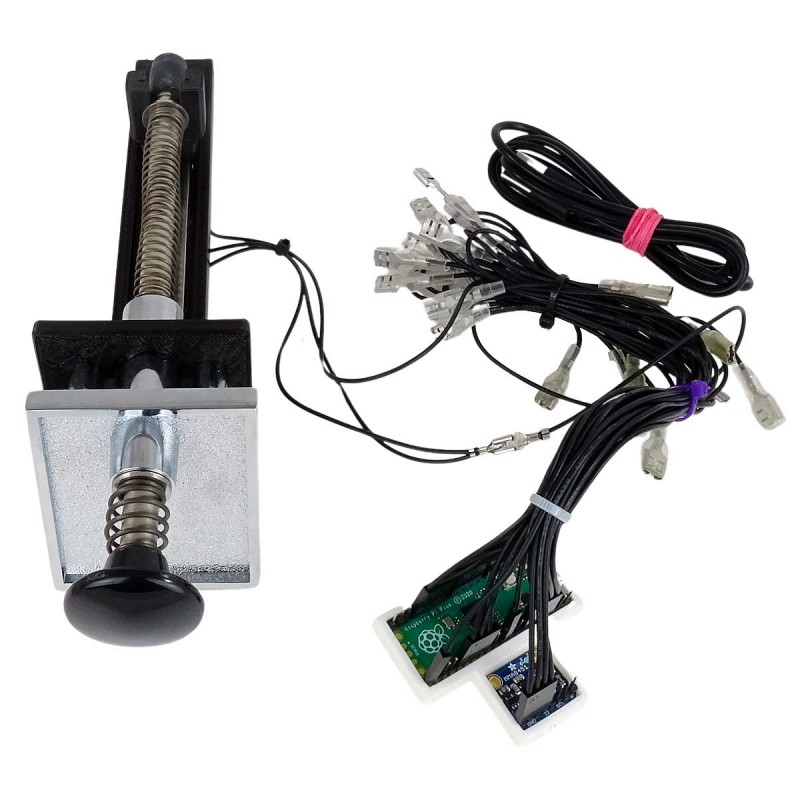

1. Suzo Happ Plunger
2. Lineares Potentiometer zur analogen Wegmessung
3. Pinscape Pico-Controller (programmierte Raspberry Pi Pico)
4. MMA8451-Modul für Nudge / TILT
5. Komplette Verkabelung mit 2.8mm, 4.8mm oder 6.3mm Fastons (nach Wahl)
6. Verkabelung für bis zu 18 Action-Buttons (mit zusätzlichen Kabeln erweiterbar)
7. PVC-Halterungen für die Montage
8. Schrauben

Installation und Ausrichtung des MMA8451Q-Beschleunigungssensors

Damit die Nudge-Funktion (Erkennung von Bewegungen und Stößen am Gehäuse) korrekt arbeitet, sollte das Pinscape Pico Kit nach folgenden Empfehlungen installiert werden:

• Lage: das Modul waagerecht auf dem Innenboden des Flippergehäuses platzieren, mit den elektronischen Bauteilen nach oben.

• Empfohlener Einbauort: im vorderen Bereich des Gehäuses, möglichst mittig zwischen den Seitenwänden, hinter der Münztür.

• Ausrichtung: das Modul gerade und parallel zu den Gehäusewänden einbauen, nicht schräg.

• Befestigung: die Halterung über ihre Montagebohrungen fest verschrauben, damit der Beschleunigungssensor die Bewegungen des Gehäuses exakt erfasst.



Ausrichtung der Sensorachsen:

• X-Achse (quer): erfasst Bewegungen des Gehäuses von links nach rechts.

• Y-Achse (längs): erfasst Bewegungen von vorne nach hinten, vom Spielerbereich (Münztür und Buttons) in Richtung hinteres Ende des Spielfelds.

• Z-Achse (vertikal): erfasst Bewegungen von oben nach unten.

Wichtig: der MMA8451Q-Beschleunigungssensor wird von Arcade Express für die Nutzung aller drei Achsen konfiguriert. Nach dem Einbau empfehlen wir, die Funktion im Nudge-Tab des Pinscape Pico Config Tool zu überprüfen. Erscheinen Bewegungen invertiert oder vertauscht, lassen sie sich in der Gerätekonfiguration korrigieren.

Weitere Informationen finden Sie in der offiziellen Installationsanleitung für den MMA8451Q.

Eigenschaften

• Schnittstelle auf Basis von Pinscape Pico, bereits programmiert
• Hochpräzise analoge Erfassung
• MMA8451-Modul zur Erkennung von Nudge und TILT
• Kompatibel mit Visual Pinball 9, VPX, Future Pinball, Pinball FX2 und FX3
• Sofort einsatzbereit (Plug and Play)
• Komplette Verkabelung enthalten
• Verlötete Anschlüsse und Montage durch Arcade Express
• Halterungen und Schrauben enthalten
• Technischer Support verfügbar
• Extrem niedrige Latenz
• Volle Kontrolle über die Abschusskraft des Plungers
• USB-Emulation von Tastatur, Gamepad und Xbox-Controller (XInput)
• Kompatibel mit Open Pinball Device
• Flexible Zuordnung von Buttons, Plunger und Beschleunigungssensor zu jeder virtuellen Steuerung
• Unterstützung von Eingängen über GPIO, 74HC165 und PCA9555
• Steuerung digitaler und PWM-Ausgänge für Feedback (Solenoide, Lichter, LEDs)
• DOF-Kompatibilität und LedWiz-Emulation
• Erweiterte Funktionen: Makros, Shift-Buttons, Short Press und Long Press
• Night Mode für leises Spielen
• Nudge Velocity und Plunger Velocity kompatibel mit den neuesten Visual Pinball Versionen
• GUI-Konfigurationstool mit Echtzeit-Visualisierung
